庸博伺服鐵線打圈機系統
發布時間：
2020-03-02
庸博伺服鐵線打圈機系統
一、庸博伺服鐵線打圈機系統簡介：
在我們的日常生活中，環形的鐵圈隨處可見。但是這些堅硬的鐵環是如何制作的呢？就是來源于以下這臺機器。傳統的打圈機需要用觸摸屏和PLC對伺服送料進行控制，實現閉環修正，而庸博打圈機系統，將控制集成在伺服中，只需在觸摸屏設置參數即可使用，接線簡單，操作方便。
二、操作流程

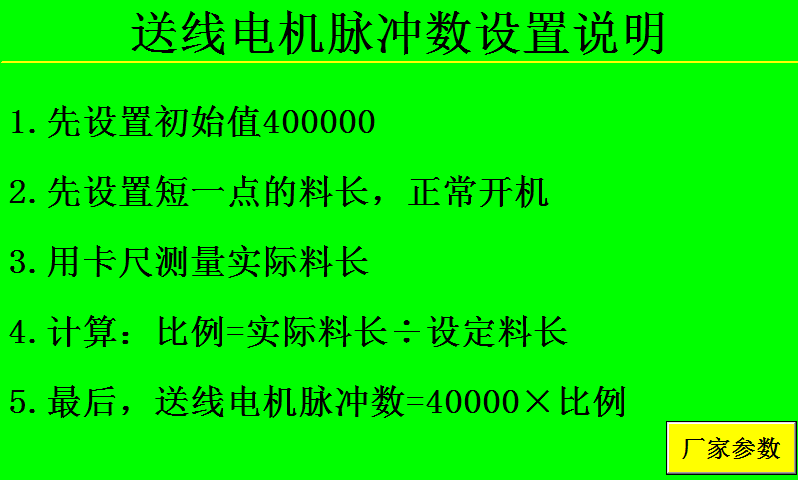

先按照觸摸屏提示設置伺服相關參數：

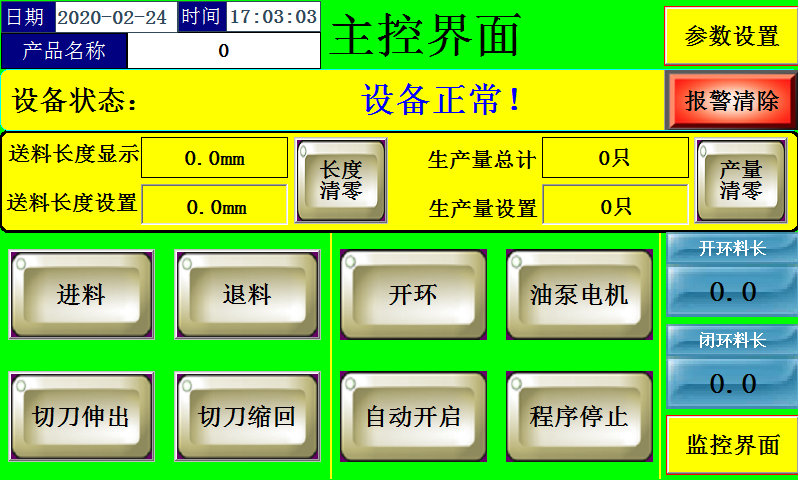

在設備正常的情況下，即可進行操作。手動模式下，可以進行進料退料點動；通過觸摸屏控制伺服的DO輸出口，可以進行氣缸控制，手動模式操作正常后，可以切換自動模式進行生產。
在自動模式下，可以設置圓圈周長，同時實時監控鐵線的行程，與設置值進行比較，如果與設置值有偏差，立即報警停機。自動模式分為開環和閉環兩種模式，可以自由切換，當機械磨損時，需要加裝編碼器進行閉環控制，伺服自動補償磨損誤差。
該系統還具有配方功能，可以多組存儲料長參數，方便切換生產不同大小的鐵圈。
